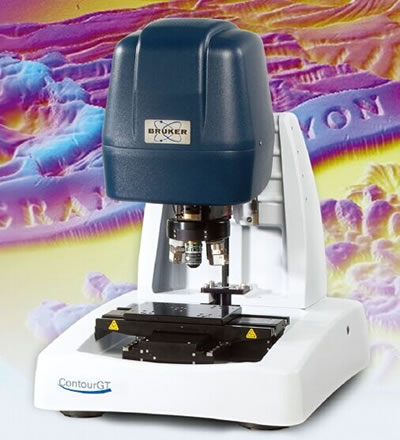

ContourGT K系列3D光学轮廓仪
30年技术革新，实现非接触式表面测量技术高峰，ContourGT系列结合先进的64位多核操作和分析处理软件，专利技术白光干涉仪（WLI）硬件和前所未有的操作简易性，推出历年来来最先进的3D光学表面轮廓仪系统。第十代光学表面轮廓仪拥有超大视野内埃级至毫米级的垂直计量范围，样品安装灵活，且具有业界最高的测量重复性。ContourGT K系列是当今生产研究和质量控制应用中，最广泛使用和最直观的3D表面计量平台。
ContourGT K系列3D光学轮廓仪技术参数
| 技术参数 | KO 3D光学轮廓仪 | k1 3D光学轮廓仪 |
| 型号 | ContourGT-K0 | ContourGT-K1 |
| 外形 | 台式；需要防震台 | 台式；需要防震台 |
| XY样品台 | 150mm(6in)手动样品台； | 150mm(6in)手动样品台； |
| 样品台±6º倾斜调整 | 可选可编程控制150mm(6in)自动样 品台； 样品台±6º倾斜调整 |
|
| Z方向聚焦 | 100mm手动聚焦 | 计算机自动控制聚焦； 可选操纵手柄 |
| 光学组件模块 | 最新一代双LED照明光源； 单视场目镜 |
最新一代双LED照明光源； 自动视场目镜转台； 自动滤波片切换 |
| 物镜 | 可共焦物镜：2.5X,5X,10X,20X,50X 长焦物镜：2X, 5X, 10X |
可共焦物镜：2.5X, 5X, 10X, 20X,50X, 100X 长焦物镜：1X, 1.5X, 2X, 5X, 10X |
| 物镜塔台 | 单物镜适配器或手动塔台 | 单物镜适配器或四位置自动塔 台 |
| 处理器 | 多核，Windows® 7.0 | 多核，Windows® 7.0 |
| 系统软件 | Vision64操作和分析软件 | Vision64操作和分析软件 |
| 可选分析软件 | 无 | MATLAB®, SureVision, TCP/IP Control, ThickFilm, Annular, Optical |
| 其他自动化功能 | 标准自动光强设定；标准摄像头 自动聚焦 | 标准自动光强设定；标准摄像头自动聚焦； 可选高速聚焦； |
| 可选缝合功能； | ||
| 校准 | 手动，使用可追溯标准样品 | 手动，使用可追溯标准样品 |
| Z方向扫描范围 | 0.1nm至10mm | 0.1nm至10mm |
| 最大扫描速度 | 28.1µm/sec | 28.1µm/sec |
| 最大样品重量 | 4.5kg (10lbs) | 4.5kg (10lbs) |
| 垂直方向分辨率 | <0.1nm | <0.1nm |
| RMS重复性 | 0.01nm | 0.01nm |
| 反射率 | <0.01 to 100% | <0.01 to 100% |
| 台阶高度测量不确定度 | 1% | 0.75% |
| 台阶高度测量重复性 | <0.1% 1σ | <0.08% 1σ |
ContourGT K系列3D光学轮廓仪应用举例
|
眼科的隐形眼镜和人工晶体
|
高亮度LED
|
Through-Silicon-Via(TSV)
|
|
太阳能电池
|
医疗器械和设备
|
摩擦学
|
ContourGT的缝合和光学分析插件可计算从泽尔尼克系数到非球面属性等各种参数。
ContourGT轮廓仪通过计算太阳能电池薄膜表面纹理参数，为提高太阳能电池的光电转化效率和生产量提供依据。
ContourGT轮廓仪可对医学手术刀和可植入器材进行自动测量和分析，提高医疗器材质量，简化生产流程，降低生产成本。
ContourGT形貌成像提供表面性质定量测量，可更好地理解摩擦、腐蚀及其他的磨损机制，确定部件使用寿命，方便QA和QC。ContourGT K系列3D光学轮廓仪的技术特点
|
业界最高的垂直分辨率，最强大的测量性能
|
多核处理器下运行的Vision64TM软件，大大提高三维表面测量和分析速度
|
|
测量硬件的独特设计增强生产环境中的可靠性和重复性
|
高度直观的用户界面，拥有业界最强的实用性，操作简便和分析功能强大
|
ContourGT系列以工业领先的测量性能和灵活性，在极宽范围进行高品质的三维表面特征测量，能够测量从粗糙的到光滑的，坚硬的到柔软的，黏性的，弯曲的表面以及各种场合下难于测量的表面。ContourGT轮廓仪凭借其独特的直观用户界面和大量自动化检测功能，满足各种表面测量的实际需求。
